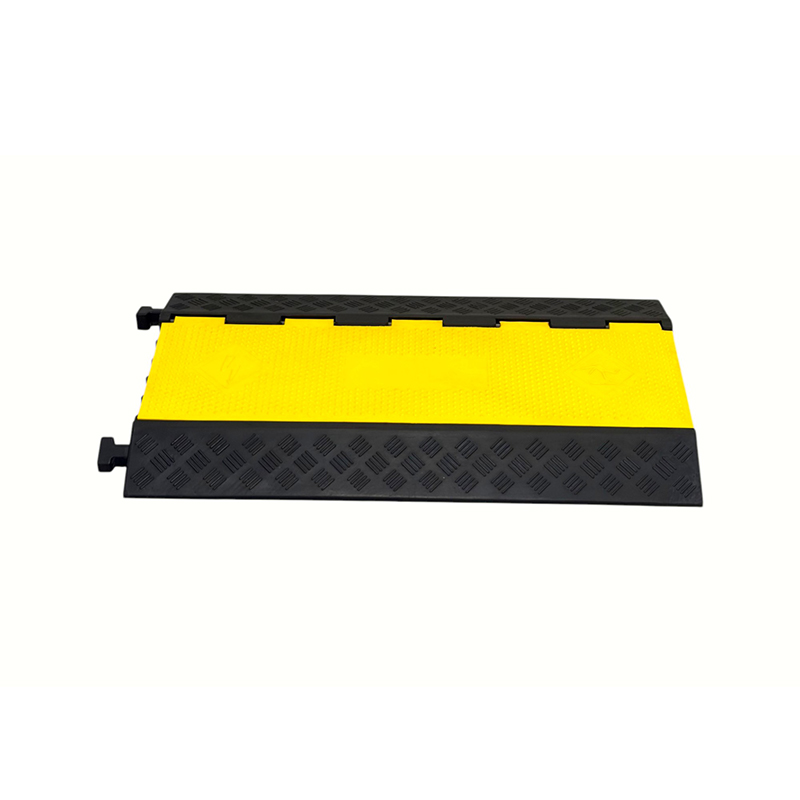

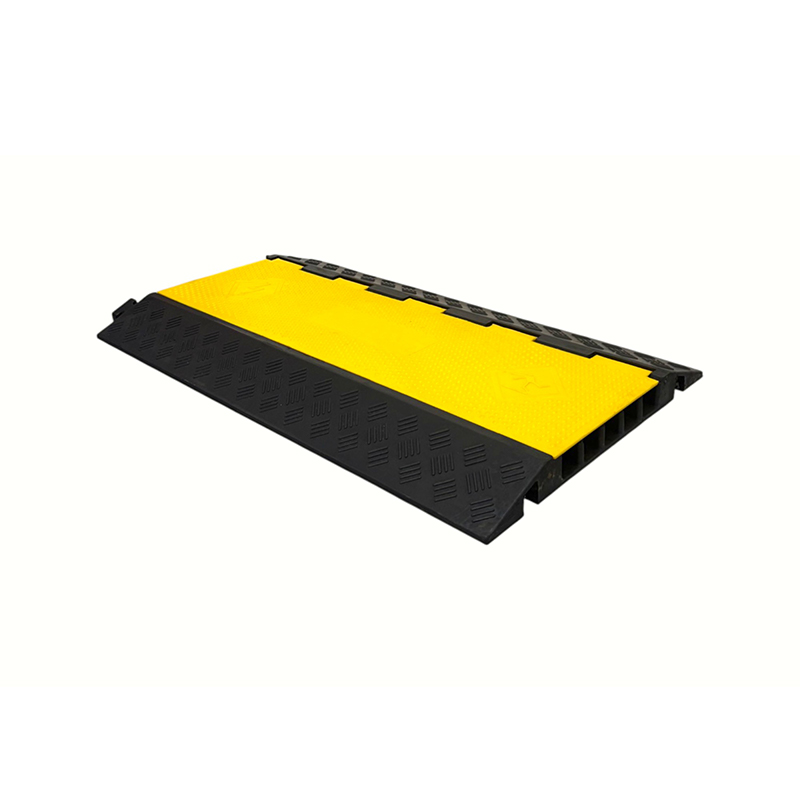

Резиновая основа с высокой несущей способностью, откидная крышка из ПВХ, 5-канальная защита кабеля для тяжелых условий эксплуатации

Какие транспортные средства могут безопасно проезжать через 5-канальную усиленную защиту кабеля?

На площадках проведения мероприятий, в заводских цехах и на строительных площадках кабели являются жизненно необходимыми средствами, но в то же время они являются наиболее уязвимыми активами. Вопрос совместимости транспортных средств касается не только веса; речь идет о структурной целостности, взаимодействии шин, динамической нагрузке и долгосрочной надежности при повторяющемся движении. А резиновая основа с высокой несущей способностью, откидная крышка из ПВХ, 5-канальная прочная защита кабеля специально разработан для ответа на этот вопрос применительно к широкому спектру колесной и гусеничной техники. Однако не все протекторы одинаковы, и безопасный проезд транспортного средства зависит от внутренней архитектуры протектора, состава материала и конкретной схемы распределения нагрузки самого транспортного средства.

1. Классификация транспортных средств и динамика нагрузки

Чтобы определить безопасные типы транспортных средств, мы должны сначала классифицировать категории транспортных средств по нагрузке на ось, следу контакта с шинами и давлению на грунт. резиновая основа с высокой несущей способностью, откидная крышка из ПВХ, 5-канальная прочная защита кабеля предназначен для трех основных групп транспортных средств: легкие коммерческие автомобили (фургоны, грузовые автомобили до 3,5 тонн), тяжелые промышленные автомобили (погрузчики вилочные, ножничные, ричстакеры до 8 тонн), и автомобили скорой помощи и специального назначения (пожарные машины, мобильные краны и наземное вспомогательное оборудование аэропортов). Каждая группа оказывает различные вертикальные и поперечные силы. Например, вилочный погрузчик с цельнолитыми резиновыми шинами создает более высокие точечные нагрузки, чем грузовой фургон с пневматическими шинами, даже при одинаковой полной массе. Усиленные внутренние ребра протектора и амортизирующая резиновая основа распределяют эти силы по 5 независимым каналам, гарантируя, что кабели внутри останутся несжатыми. Ханчжоу Лутай Импортно-экспортная торговая компания, ООО проверила эту конструкцию посредством анализа методом конечных элементов, подтвердив, что защита выдерживает статические нагрузки до 10 тонн и динамические нагрузки до 8 тонн без остаточной деформации.

Решающим фактором является не только общий вес автомобиля, но и давление в пятне контакта . 5-тонный вилочный погрузчик с узкими цельнолитыми шинами может развивать нагрузку более 60 кг/см², тогда как 10-тонный грузовик с широкими сдвоенными шинами — примерно 35 кг/см². резиновая основа с высокой несущей способностью, откидная крышка из ПВХ, 5-канальная прочная защита кабеля превосходит оба сценария благодаря своей конструкции из двух материалов: резиновая основа поглощает микровибрации и распределяет нагрузку, а хорошо заметная желтая откидная крышка из ПВХ противостоит ударам и обеспечивает нескользящую поверхность. Использование транспортных средств с металлическими гусеницами (например, мини-экскаваторов) не рекомендуется, так как грунтозацепы гусеницы могут пробить крышку ПВХ, но все колесные транспортные средства с шириной шин более 150 мм считаются безопасными.

Безопасные типы транспортных средств – краткий справочник

• Легковые автомобили и внедорожники — до 3 тонн — полностью безопасно.
• Грузовые фургоны (3,5т – 7,5т) – безопасно на пониженных скоростях (<15 км/ч).
• Погрузчики с противовесом (до 8т) – безопасно при центрировании над протектором.
• Электрические домкраты и штабелеры - абсолютно безопасно.
• Пожарные машины и машины скорой помощи – безопасен для аварийных переходов.
• Багажные тягачи и ленточные погрузчики для аэропортов – безопасно при нормальной эксплуатации.

2. Пятиканальная архитектура – ключ к распределению нагрузки

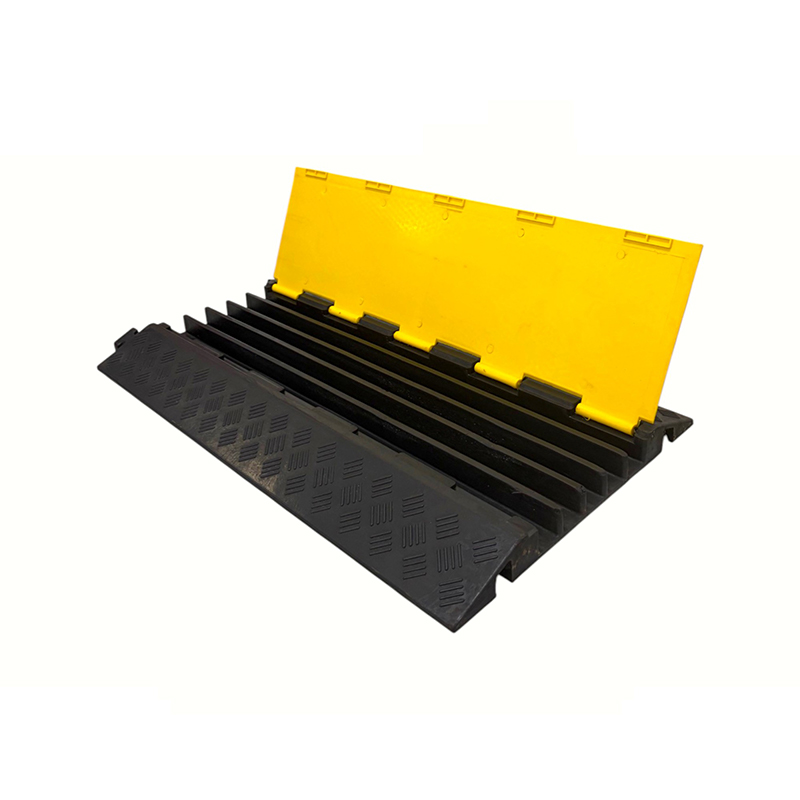

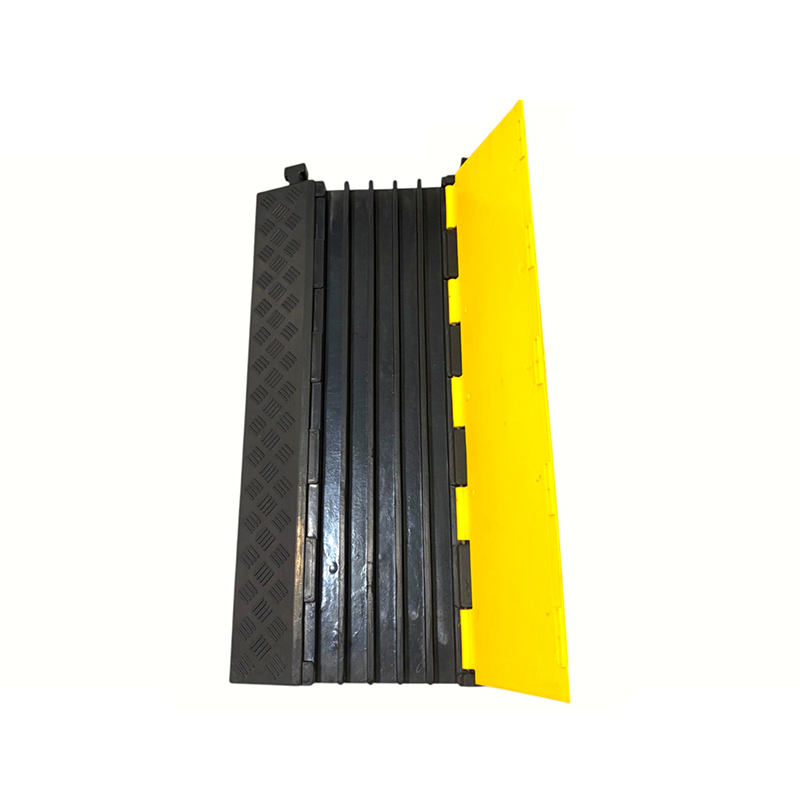

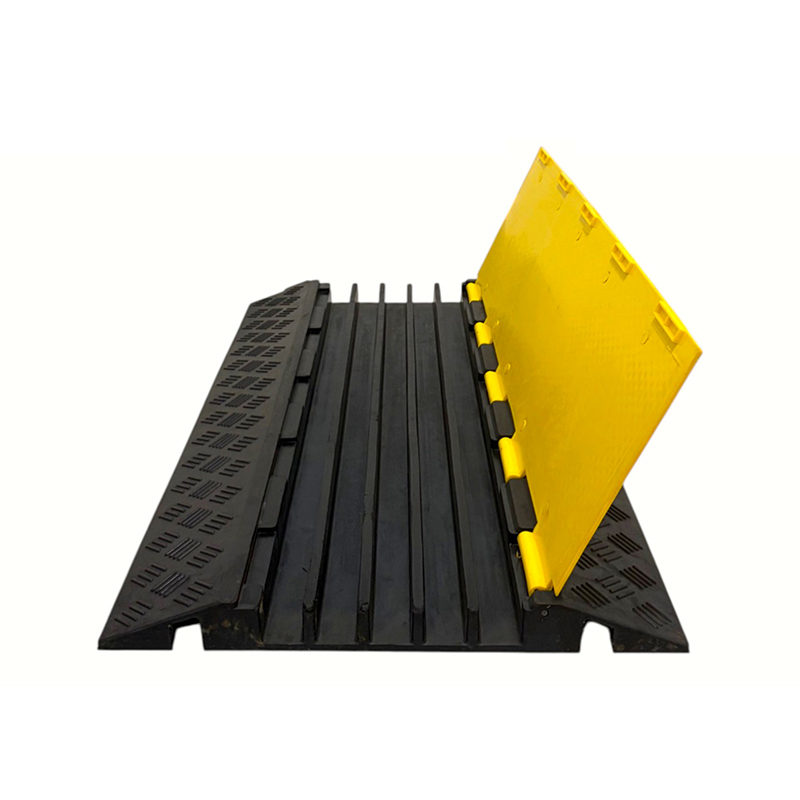

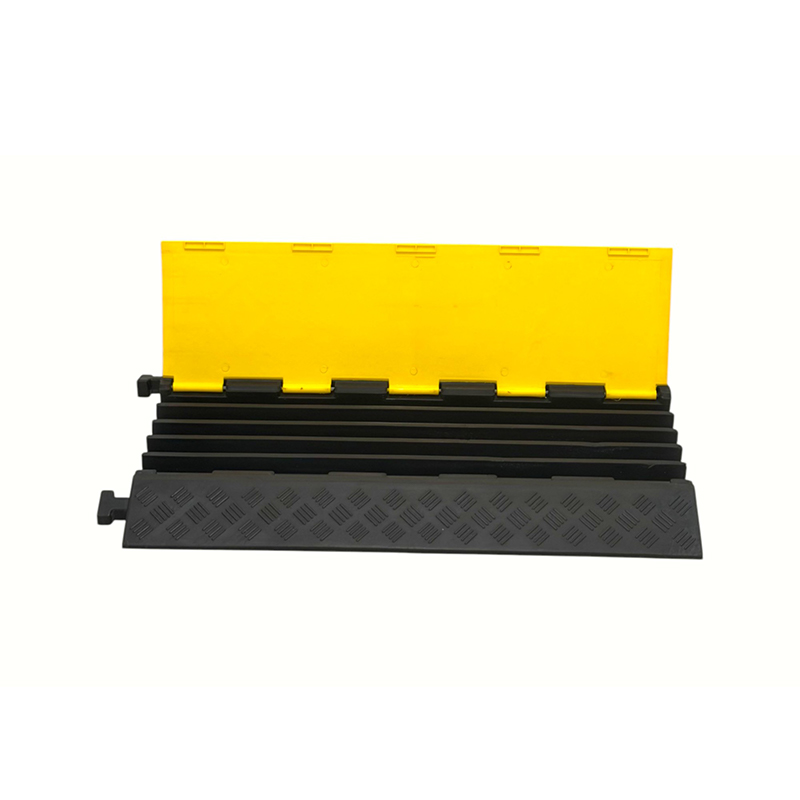

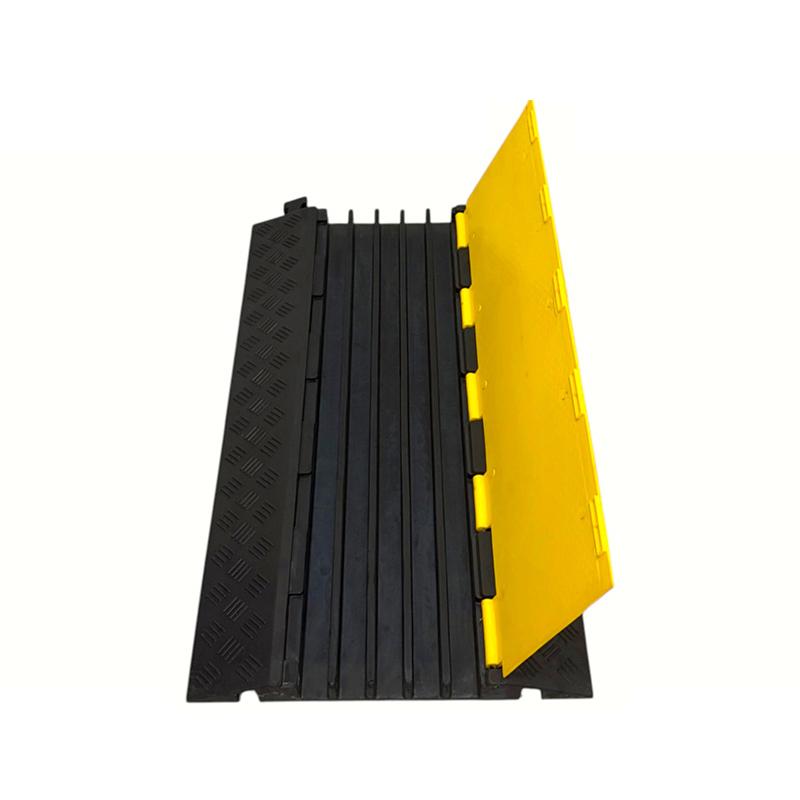

В отличие от стандартных 2- или 3-канальных рамп, резиновая основа с высокой несущей способностью, откидная крышка из ПВХ, 5-канальная прочная защита кабеля предлагает пять независимых просторных каналов, в которых отдельно размещаются линии питания, передачи данных, воздушные шланги и оптоволоконные линии. Эта рифленая конструкция предотвращает спутывание и трение кабеля, но, что более важно, она создает структурный эффект сот. Резиновое основание имеет вертикальные опорные стенки между каждым швеллером, превращающие весь протектор в серию соединенных между собой несущих балок. Когда наезжает тяжелый автомобиль, нагрузка передается от откидной крышки из ПВХ через резиновые боковые стенки на землю, а не сжимает кабели внутри. Вот почему протектор может безопасно разместить вилочные погрузчики, ножничные подъемники и даже груженые тележки с поддонами — транспортные средства, которые раздавят простой резиновый коврик или дешевый пластиковый пандус.

Например, у 5-тонного вилочного погрузчика с колесной базой 1,2 метра, пересекающей протектор под углом 90 градусов, нагрузка на переднюю ось будет распределена как минимум на два полных сегмента швеллера. Модульная система взаимоблокирующих соединений протектора (разъемы «собачья кость») гарантирует, что несколько блоков остаются выровненными под действием боковых сил, предотвращая их разделение, которое может привести к падению колеса или защемлению кабеля. Ханчжоу Лутай Импортно-экспортная торговая компания, ООО протестировал эту конструкцию, выполнив более 10 000 циклов пересечения при максимальной нагрузке, без каких-либо повреждений стенок канала или шарнирного механизма. Это делает 5-канальное устройство защиты предпочтительным выбором для линии сборки автомобилей, логистические склады и перроны аэропортов где смешанное движение (пешеходы, легковые автомобили и тяжелая техника) является нормой.

3. Прочная резиновая основа по сравнению со стандартными пластиковыми протекторами.

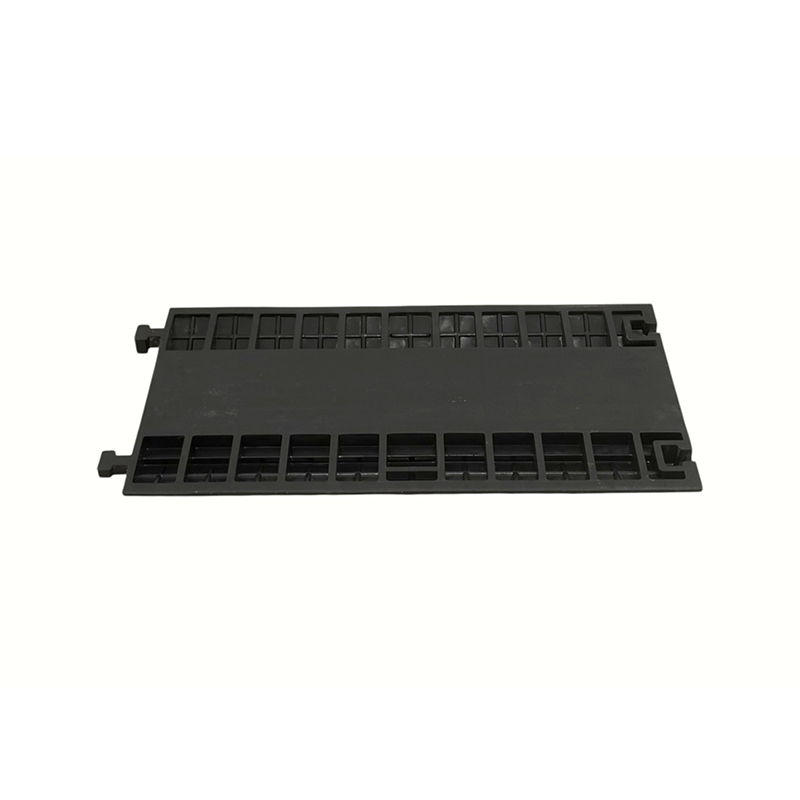

Распространенным заблуждением является то, что любой желтый тросовый пандус может пропускать тяжелые транспортные средства. На самом деле стандартные протекторы из пенопласта ПВХ или ЭВА размягчаются под воздействием тепла и трескаются при повторяющихся ударах. резиновая основа с высокой несущей способностью, откидная крышка из ПВХ, 5-канальная прочная защита кабеля отличается своей композитная конструкция из двух материалов : основание отлито из переработанной промышленной резины с твердостью по Шору А 85±5, что обеспечивает превосходное сцепление и амортизацию, а откидная крышка изготовлена из технического ПВХ, который остается ударопрочным при температуре от -20°C до 60°C. Эта комбинация позволяет протектору безопасно размещать транспортные средства, которые в противном случае деформировали бы или разрушили бы более дешевые альтернативы. Например, 6-тонный вилочный погрузчик, пересекающий стандартную пластиковую рампу, может вызвать необратимую вмятину уже после 50 проходов; протектор на резиновой основе демонстрирует минимальный износ после 5000 проходов.

Кроме того, противоскользящая поверхность визуального предупреждения с тиснением шевронного рисунка повышает безопасность, предупреждая водителей о необходимости снизить скорость. Ярко-желтая крышка обеспечивает хорошую видимость даже в условиях низкой освещенности, а точные рисунки предотвращают походы пешеходов. Для строительные площадки, верфи и выставки под открытым небом , этот протектор также обеспечивает исключительную устойчивость к окружающей среде: он маслостойкий, устойчив к атмосферным воздействиям и сохраняет свои непроводящие свойства под дождем или разливами химикатов. Ханчжоу Лутай Импортно-экспортная торговая компания, ООО поставила эти защитные устройства в крупные логистические центры США и Европы, где они прошли испытания морозной зимой и палящим летом, неизменно демонстрируя надежную работу. Сертификаты ISO 9001 и CE компании гарантируют, что каждое устройство соответствует международным стандартам безопасности, что дает менеджерам автопарка уверенность в долгосрочном использовании.

1. Определите самое тяжелое транспортное средство на вашем предприятии (включая загруженный вес).
2. Проверьте ширину шины – убедитесь, что она превышает 150 мм (более узкие шины могут вызвать точечную нагрузку).
3. Проверьте ограничение скорости – всегда снижайте скорость (<15 км/ч для тяжелых транспортных средств).
4. Используйте блокирующие соединители – соедините несколько устройств, чтобы предотвратить боковое смещение.
5. Осмотр петель откидной крышки – убедитесь, что они полностью закрыты, чтобы не зацепиться.

4. Особые соображения для автомобилей экстренных служб и аэропортов.

Помимо стандартных промышленных транспортных средств, резиновая основа с высокой несущей способностью, откидная крышка из ПВХ, 5-канальная прочная защита кабеля все чаще используется в аэропортах и зонах экстренного реагирования. Оборудование наземного обслуживания самолетов (GSE), включая ленточные погрузчики, пассажирские трапы и тягачи, имеет уникальные профили шин и радиусы поворота. 5-канальная конструкция защитного устройства позволяет раздельно прокладывать наземные силовые кабели частотой 400 Гц, оптоволоконные линии связи и пневматические шланги, выдерживая при этом вес GSE до 7 тонн. Откидная крышка из ПВХ обеспечивает быстрый доступ к кабелям для технического обслуживания, а модульное блокирующее соединение обеспечивает неограниченное удлинение по коридорам обработки багажа.

Для транспортных средств экстренных служб, таких как пожарные машины и машины скорой помощи, ключевым требованием является возможность мгновенного пересечения без промедления. Низкопрофильная конструкция протектора (высота ≤45 мм) гарантирует, что даже транспортные средства с низким клиренсом смогут проезжать без царапин. Резиновая основа гасит вибрацию, предотвращая удары чувствительного медицинского оборудования или электронных устройств. В ходе испытаний, проведенных независимыми органами безопасности, протектор сохранил структурную целостность после наезда 10-тонной пожарной машины на скорости 8 км/ч с прогибом менее 2 мм. Это делает его надежным решением для больничные вертолетные площадки, плацдармы для реагирования на стихийные бедствия и медицинские палатки для проведения мероприятий . Ханчжоу Лутай Импортно-экспортная торговая компания, ООО предлагает варианты индивидуальной настройки, включая размеры каналов, цвета крышек и тисненые логотипы компаний, для удовлетворения конкретных потребностей властей аэропортов и муниципальных служб экстренной помощи, укрепляя их глобальную репутацию в области индивидуальных решений безопасности.

Часто задаваемые вопросы

Вопрос 1: Может ли 10-тонный грузовик с грузом проехать по этому 5-канальному защитному устройству, не повредив внутренние кабели?

Да, при условии, что ширина шин грузовика превышает 200 мм и скорость снижается до ≤10 км/ч. резиновая основа с высокой несущей способностью, откидная крышка из ПВХ, 5-канальная прочная защита кабеля рассчитан на статические нагрузки до 10 тонн, испытания под динамической нагрузкой до 8 тонн. Резиновое основание и внутренние опорные стенки предотвращают сжатие кабеля даже при полной нагрузке. В конфигурациях с двумя осями нагрузка распределяется по нескольким каналам, что еще больше повышает безопасность.

Вопрос 2: В чем основное преимущество 5-канальной конструкции по сравнению с 2-канальной защитой для тяжелых транспортных средств?

5-канальная конструкция обеспечивает лучшее распределение нагрузки и снижает давление точечной нагрузки на верхнюю крышку. Это также позволяет разделить кабели питания, данных, воздуха и запасные кабели, сводя к минимуму трение между кабелями и электромагнитные помехи. Для большегрузных автомобилей дополнительные боковины создают сотовую структуру, что значительно увеличивает вертикальную жесткость по сравнению с 2-канальными моделями, имеющими более широкие безопорные пролеты и более склонными к провисанию при больших нагрузках.

В3: Достаточно ли прочна откидная крышка из ПВХ для ежедневного движения вилочных погрузчиков на складе?

Абсолютно. Крышка из инженерного ПВХ ударопрочна и устойчива к ультрафиолетовому излучению. При правильном монтаже и регулировании скорости (<10 км/ч) откидная крышка выдерживает более 10 000 циклов перемещения 5-тонными вилочными погрузчиками. Петлевой механизм усилен стальным штифтом, обеспечивающим надежное открывание и закрывание без трещин. Рекомендуется проводить регулярный осмотр шарнира и поверхности, однако защитное устройство рассчитано на ежедневное использование в тяжелых условиях.

В4: Предлагает ли Ханчжоу Лутай варианты индивидуального размера или цвета для крупномасштабных проектов?

Да. Ханчжоу Лутай Импортно-экспортная торговая компания, ООО предоставляет полный комплекс услуг OEM/ODM, включая нестандартные размеры каналов, цвета крышек, тиснение логотипа на резиновой основе и даже специальные конструкции разъемов. Благодаря двум производственным базам и мощному научно-исследовательскому потенциалу компания может предоставлять индивидуальные решения для проектов аэропортов, военных или стадионов, обеспечивая соответствие местным нормам безопасности, сохраняя при этом те же характеристики высокой несущей способности. Свяжитесь с их отделом продаж для получения подробных предложений по настройке.
